SPI - 使用LCD萤幕印出图案与文字
若您对SPI还不太熟悉，请参考SPI介绍。
材料准备
- Ameba x 1
- ILI9341 TFT LCD with SPI interface x 1
市面上有许多ILI9341 TFT LCD，基本上大同小异，唯一要注意的地方是可接受的SPI clock rate，这点需要看该项LCD的产品规格来确认。
范例说明
手边已测试过两款ILI9341 TFT LCD with SPI interface，分别是
- Adafruit出产的8吋TFT LCD含触控的萤幕
- QVGA 2.2吋TFT LCD
常见的ILI9341 TFT LCD with SPI interface有底下这些Pin角
- MOSI: 标准的USB Pin 脚
- MISO: 标准的SPI Pin 脚
- SLK: 标准的SPI Pin 脚
- CS: 标准的SPI Pin 脚
- RESET: 拉Low再拉High可以重启LCD, 详细的重启顺序需要看LCD的规格
- D/C: Data/Command, 这个Pin脚准位在Low的时候, 表示此时SPI传送的都是命令, 而准位在High的时候表时传送的都是资料
- LED (or BL): 即背光, 需要有一定的亮度才可以看到萤幕内容，通常可用PWM控制，或直接接到VCC让它100%发亮
- VCC: 接到3 V或5V, 要参考规格
- GND: 接到GND

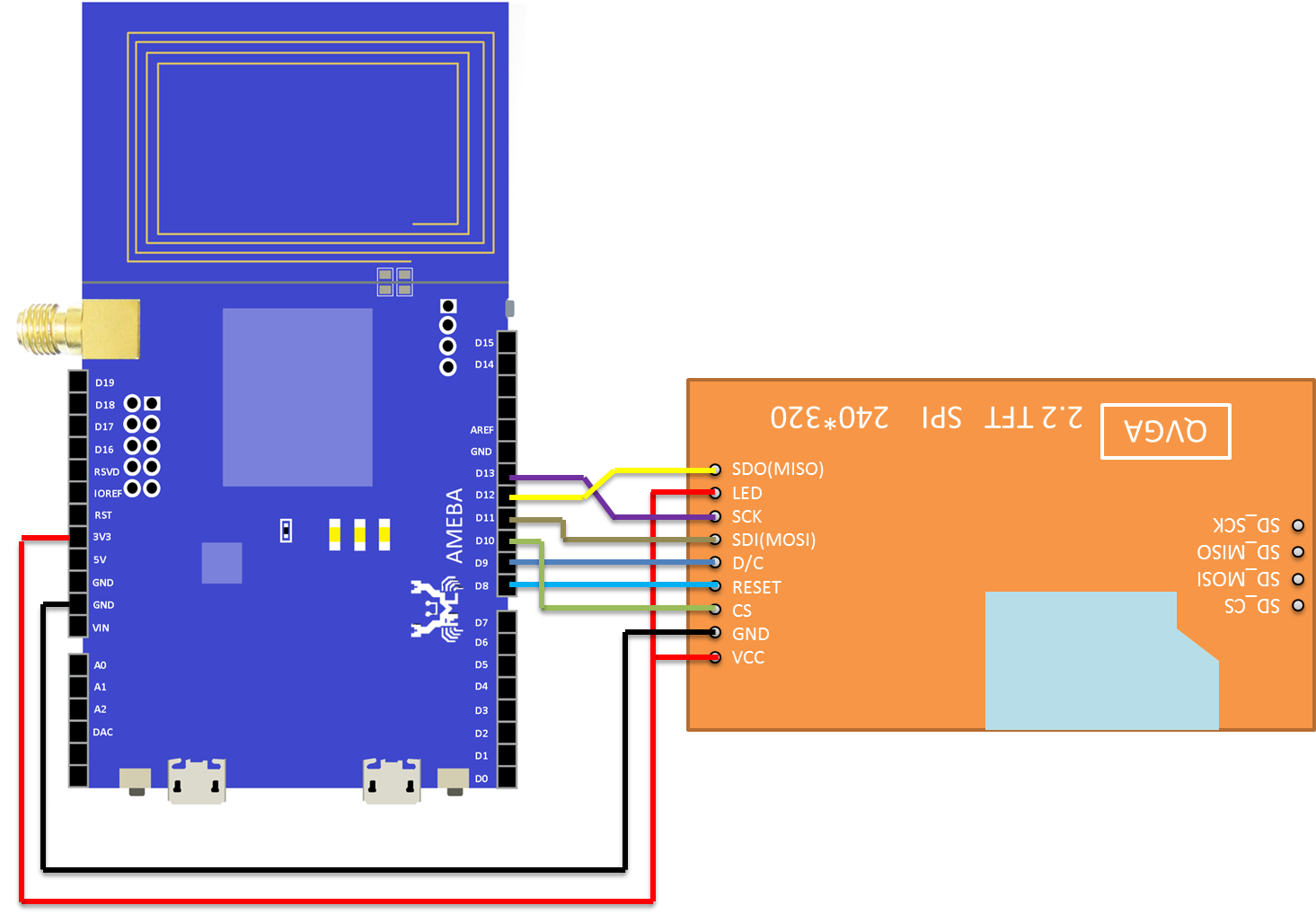

底下是QVGA TFT LCD的接法

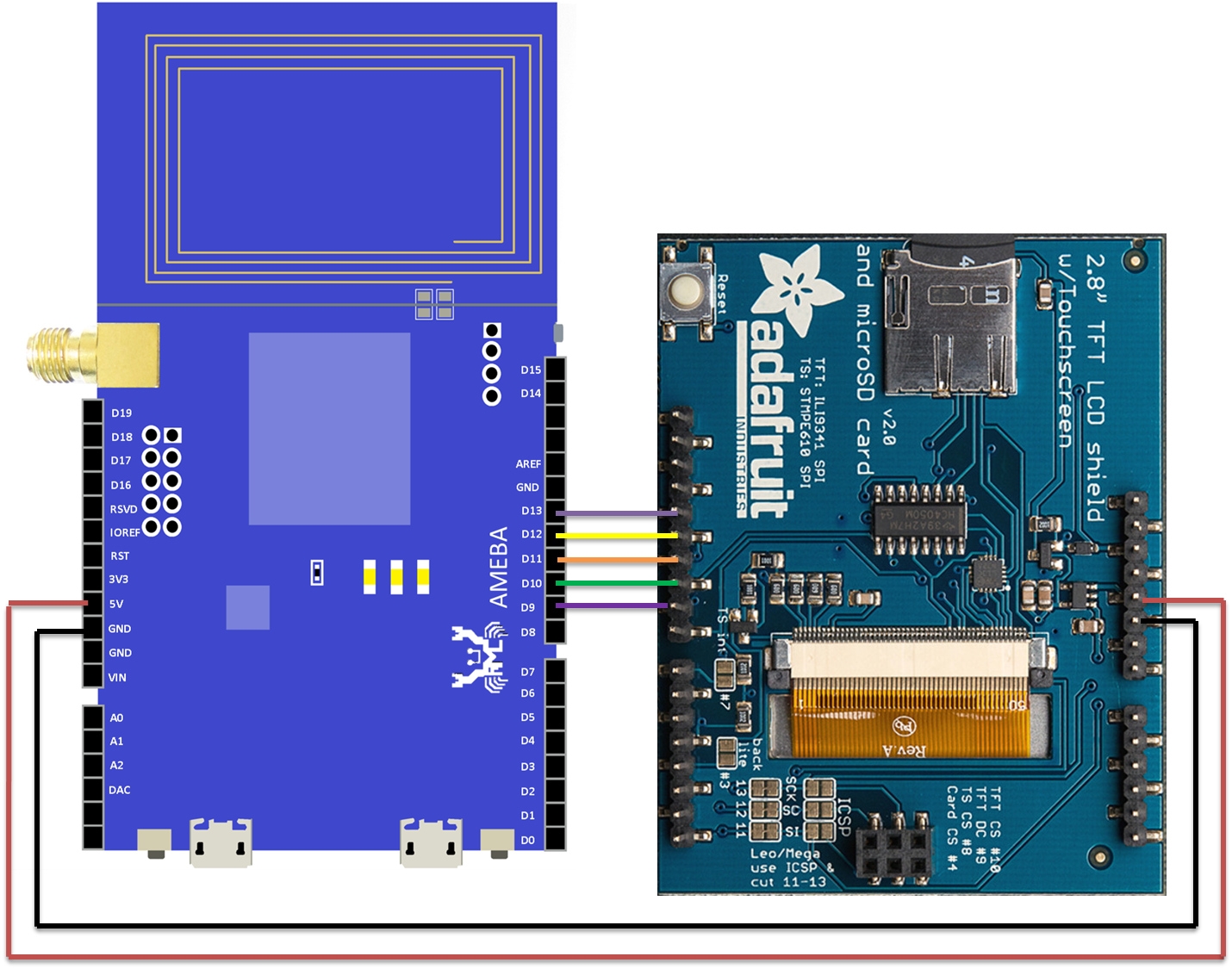

底下是adafruit 2.8 tft lcd touch shield的接法，要注意的是，这款shield预设已打上背光，并且pin 8不是背光的pin，所以不需接上背光的pin。另外它接到5V，而不是3.3V。

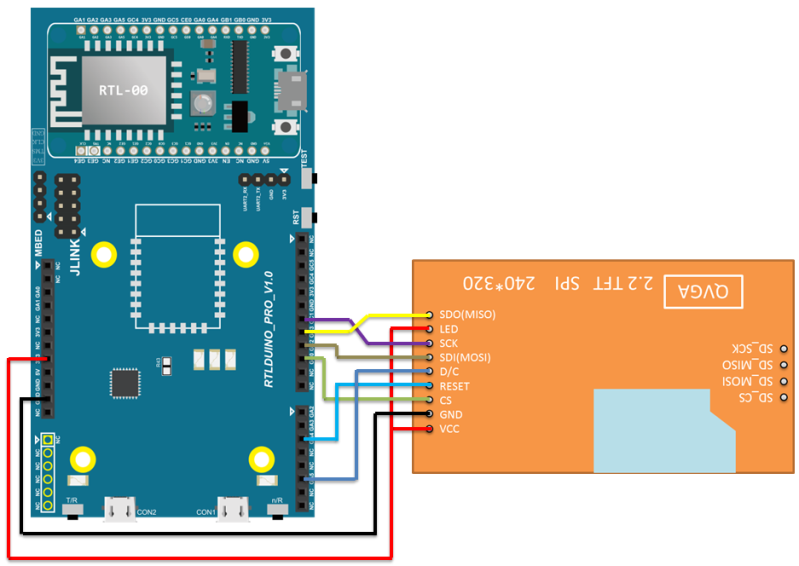

RTL8710 的接线图:

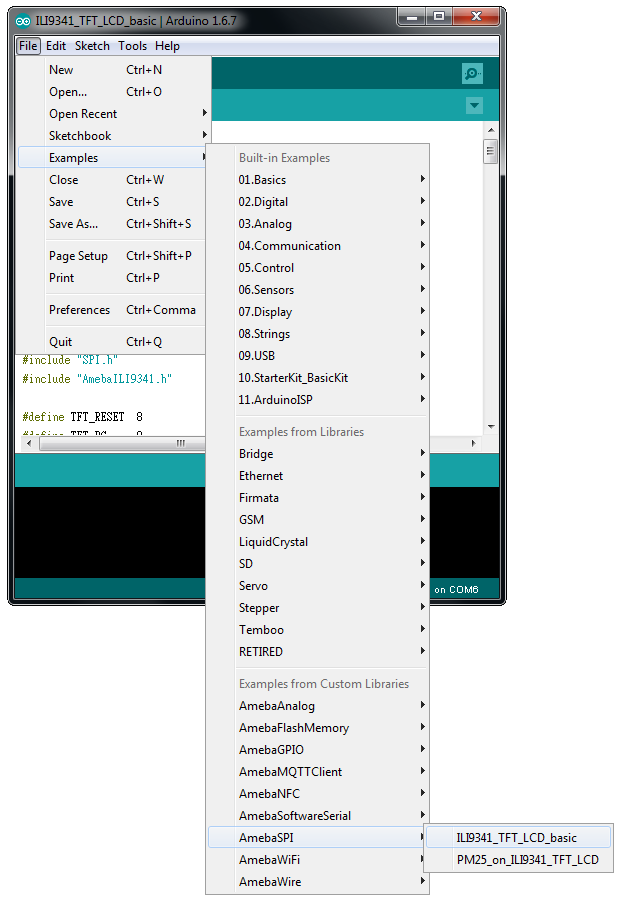

打开范例程式, “Files” -> “Examples” -> “AmebaSPI” -> “ILI9341_LCD_basic”
编译后上传到Ameba，完成后按下Reset按钮。

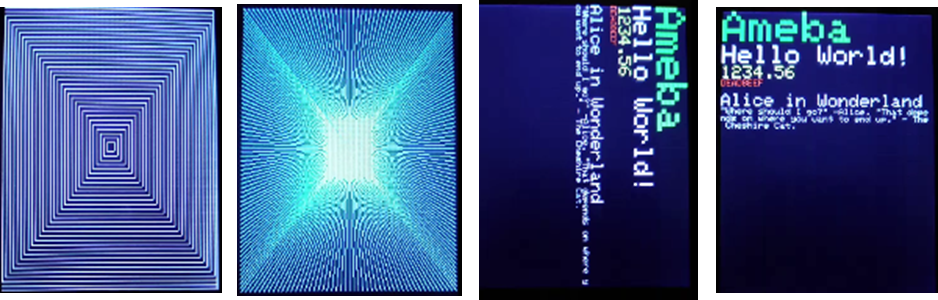

萤幕上会执行一些基本测试，像是刷新萤幕为不同颜色，画直线与横线，画斜线，画圆圈，画正方形，显示不同大小的文字，最后不停地旋转萤幕并印出文字
程式码说明
- RGB 16-bitILI9341在绘图时，使用的颜色代码是RGB 16-bit, 与一般常见的RBG 24-bit差异是Red使用5 bit (原本的8 bits向右移3bits), Green使用6 bits(原本的8 bits向右移2bits), Blue使用5 bit(原本的8 bits向右移3bits)举例来说，天空蓝的RGB 24 bit为0x87CEFF，表示成二进位为：
- Red: 0x87 = B10000111
- Green: 0xCE = B11001110
- Blue: 0xFF = B11111111
转成RGB 16 bit为
- Red: B10000
- Green: B110011
- Blue: B11111
最后将这些二进位数值接起来 B1000011001111111 = 0x867F
- ILI9341绘图方式
- 在绘图前，需要下Command告诉它接下来要画的矩形范围, 接着再一个一个传入2 byte的RGB 16 bits颜色代码，ILI9341会一个一个pixel填入对应的颜色。
- 画1个pixel也需要设定范围，只不过它的矩形长宽只有1个pixel
- 因此画垂直线或水平线要比画斜线要快，因为垂直线或水平线只需要设定一次矩形范围(长或宽为1个pixel)，但画斜线则比较慢，因为实际上它画了许多点，而每个点都要设定矩形范围。
- ILI9341绘出文字
- 在API里，字型档使用5×7的文字，但印出时是6×8的文字，其中右边及下方都留白，这样可以与下一个文字区分。底下是A的例子：
- 如果是Font Size为2的情况，则里面每个dot的大小为2×2的矩形。 Font Size为3则每个dot的大小为3×3的矩形，以此类推。
- 在API里，字型档使用5×7的文字，但印出时是6×8的文字，其中右边及下方都留白，这样可以与下一个文字区分。底下是A的例子：
- 萤幕转向ILI9341
- ILI9341提供0度、90度、180度、270度的萤幕转向
- 原本0度的width为240，height为320，转向90度之后，width为320，height为240
