SPI - 将PM2.5的数值显示在ILI9341 TFT LCD上

若您对SPI还不太熟悉，请参考SPI介绍。

材料准备

范例说明

这个范例整合UART的侦测PM2.5的范例，并将结果显示在LCD上
与QVGA的接线如下图：
要注意PM2.5使用5V的电压

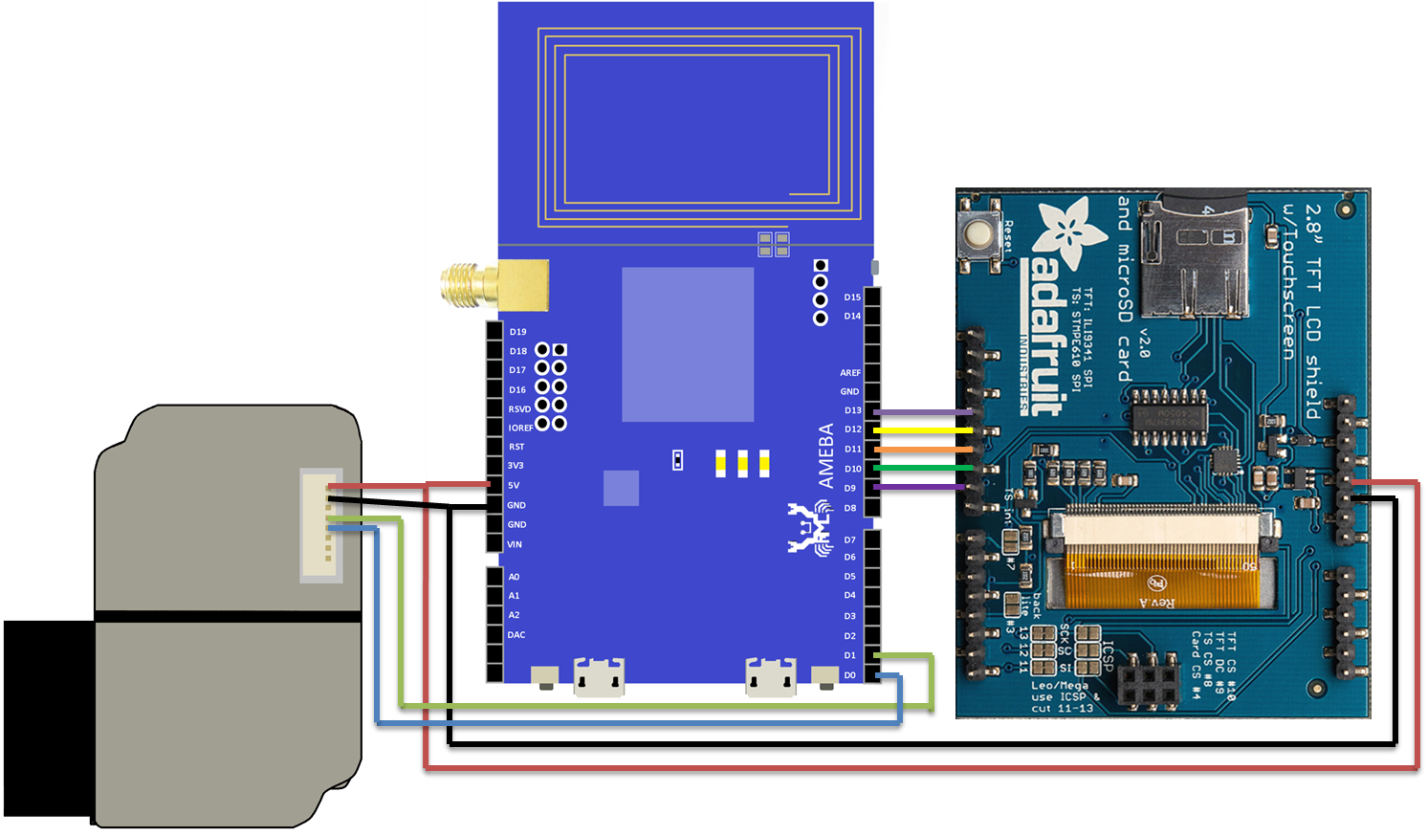

与Adafruit TFT LCD的接线如下图：

RTL8710 接线如下图：

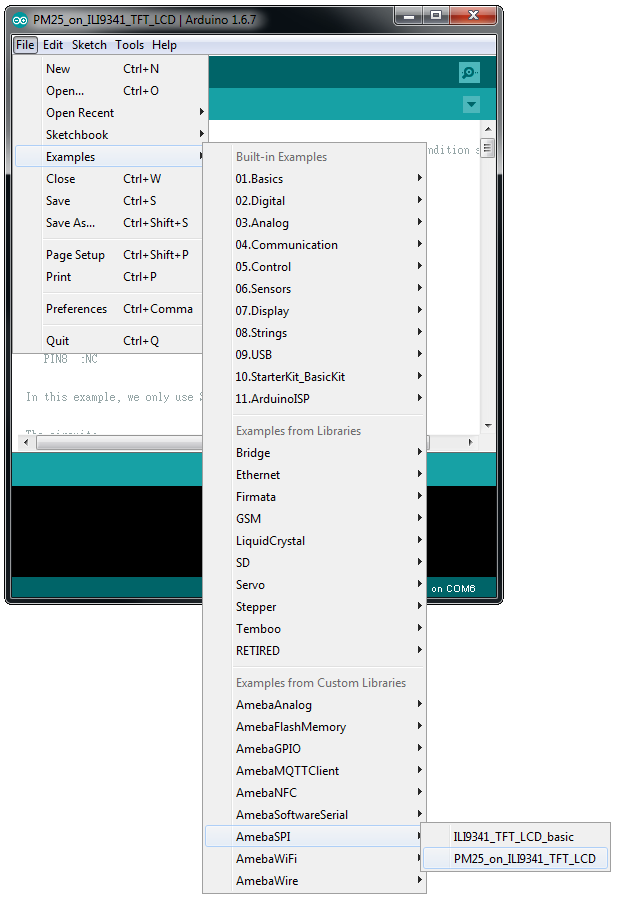

然后打开范例, “Files” -> “Examples” -> “AmebaSPI” -> “PM25_on_ILI9341_TFT_LCD”

编译并上传到Ameba，完成之后按Reset按钮

在萤幕上会看到PM1.0、PM2.5、PM10的数值

大圈圈里面的是PM2.5的数值，随着数字上升颜色会改变，右方有量尺，量尺有箭标指示目前的严重程度，数值内容可以参考 http://taqm.epa.gov.tw/taqm/tw/

程式码说明

这个范例先将萤幕转向90度
然后绘出不会变动的部份，像是圆圈，量尺，标题文字等等
等量到数字时再印到圆圈中间。
量尺旁的箭标则是要先清掉之前的箭标，再画新的上去。
