GPIO - 测量温湿度DHT测试仪

DHT11结合温度与湿度的传感器，工作电压在3.3V~5V，在常温下可量测湿度20% ~ 90%RH，精准度±5%RH，温度可量测0 ~ 50℃，精准度±2 ℃。
DHT22则精准度较高, 湿度可量测0%~100%RH，精准度±5%RH，温度可量测-40 ~ 125 ℃，精准度±0.2℃。

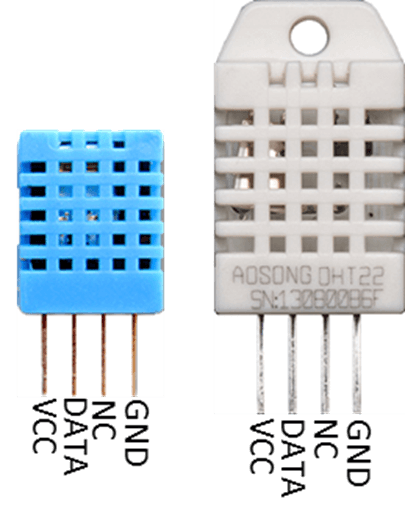

两者的pin脚都是一样的，总共有4只脚:

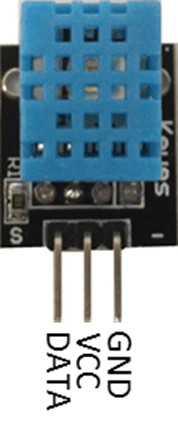

其中有一只脚目前没有作用，所以市面上也看的到重新包装成3只脚的版本:

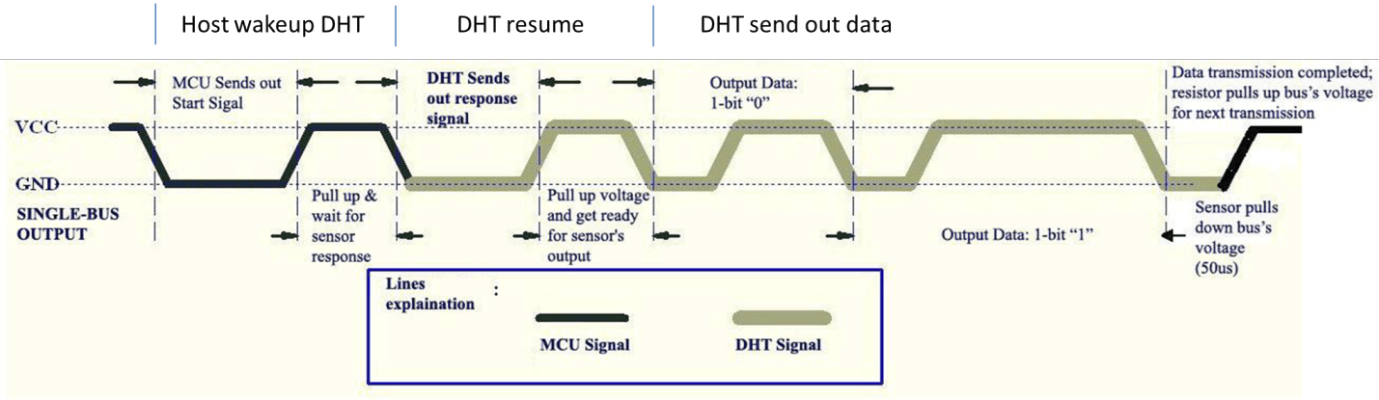

上电之后，平常DHT都处于睡眠模式，要从DHT取得温湿度，需要以下步骤：

1. 唤醒DHT：Ameba将DATA pin 这根GPIO toggle low，此时DATA GPIO对AMEBA来说是digital out
2. 等待DHT回应：DHT也将DATA pin这根GPIO toggle low，此时DATA GPIO对AMEBA来说是digital in
3. DHT将温湿度资料送出：DHT将5 bytes的温湿度资料送出，此时DATA GPIO对AMEBA来说是digital in。 DHT会将5 bytes = 40 bits，以每个bit的方式送出，每个bit的表示方式是，DHT会先将DATA GPIO pull low 一段时间，再pull high，如果pull high的时间小于pull low的时间就是bit 0, 如果pull high的时间大于pull high的时间就是bi​​t 1

请注意，如果您使用未安装在 PCB 上的 DHT 传感器，则必须添加一个 10K Ohm 上拉电阻。 您可以参考接线图。

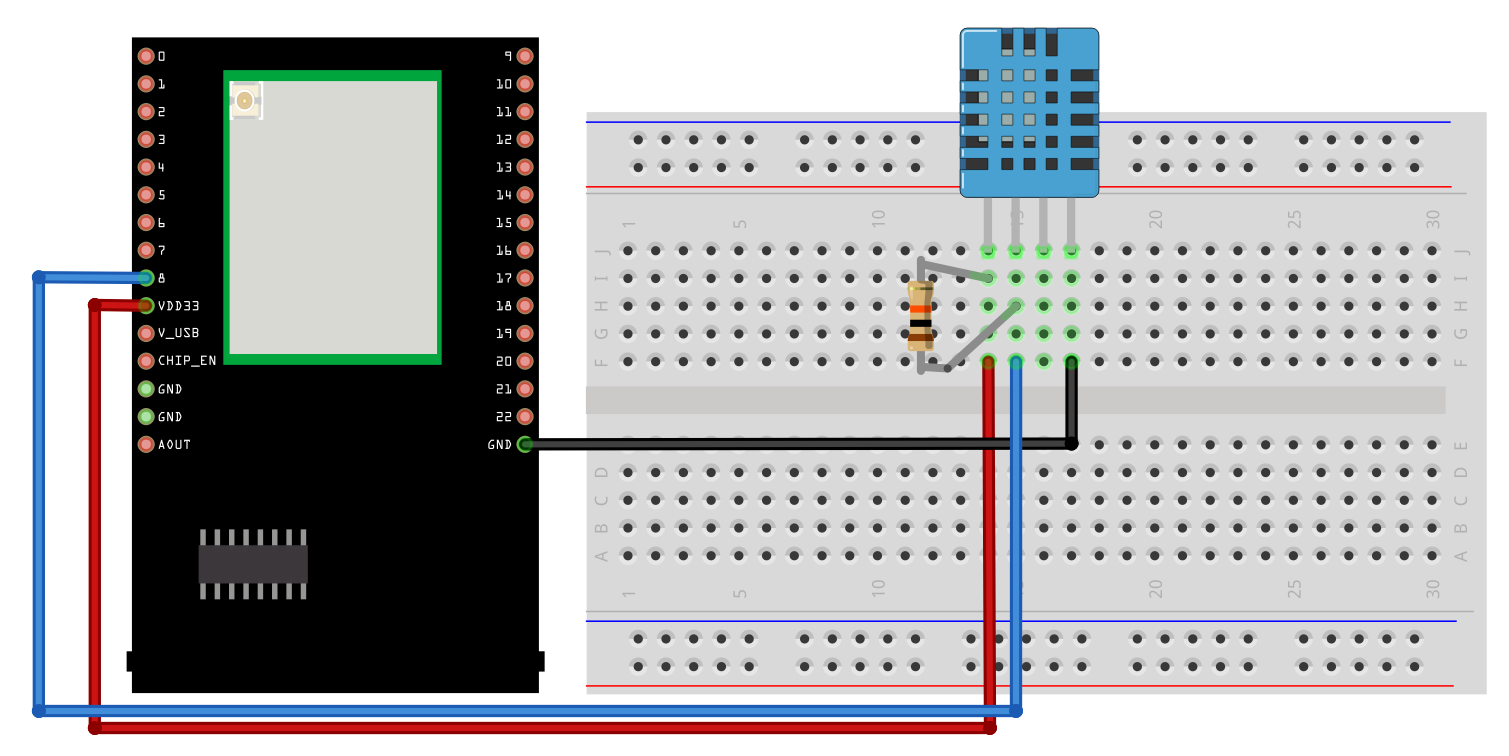

AMB82 接线图：
DHT 传感器未安装在 PCB 板上

DHT 传感器安装在 PCB 板上

打开范例程式， “Files” -> “Examples” -> “AmebaGPIO” -> “DHT_Tester”，编译并上传到Ameba，完成之后按Reset按钮。

测量结果会显示在Serial Monitor上
